一、产品简介

Z12A型胀紧套（胀紧联结套、免键轴衬）是上海乙谛精密机械有限公司推出的一款紧凑型无键联结装置。产品由三个零件组成，结构精简，内环中间设有凸缘，利于结构稳定和拆卸。通过高强度内六角螺栓锁紧产生径向胀紧力，实现轴与轮毂的刚性联结，以静摩擦力传递扭矩、轴向力及复合载荷。

Z12A型是Z12系列的基础型号，执行JB/T 7934-1999标准，内径覆盖φ25–240mm，传递扭矩范围0.84–174 kN·m。产品结构、外形尺寸、安装方式均与国际主流品牌通用，是D型胀套的改型产品，尺寸系列与D型相同，能够做成更小的规格。

一句话定位：结构精简、性价比高的通用型无键联结解决方案。

二、核心优势

1. 结构精简，性价比高：Z12A型仅由三个零件组成，是Z12系列中结构最精简的基础型号，制造成本更低，性价比突出。

2. 内环凸缘设计，稳定易拆：内环中间设有凸缘，既增强了结构的稳定性，又便于拆卸维护。

3. 免键设计，不伤轴件：无需对轴和轮毂进行键槽加工，没有槽口削弱零件强度。轴与轮毂强度不受影响，延长设备使用寿命。

4. 安装便捷，调整方便：安装时无需加热、冷却或加压设备，只需将螺栓按要求的力矩拧紧即可。轮毂可在轴上方便地调整到所需位置。

5. 过载保护，主机安全：超载时胀套将失去联结作用，产生相对滑移，保护减速机、主轴等核心部件免受损害。

6. 拆卸方便，互换性强：拆卸时只需拧松螺栓即可使被联结件轻松拆开。胀紧时接触面紧密贴合不易锈蚀。产品执行JB/T 7934-1999标准，与市面主流品牌完全兼容。

三、技术参数

Z12A型胀紧套核心参数表（JB/T 7934-1999，螺钉机械性能等级为12.9级）

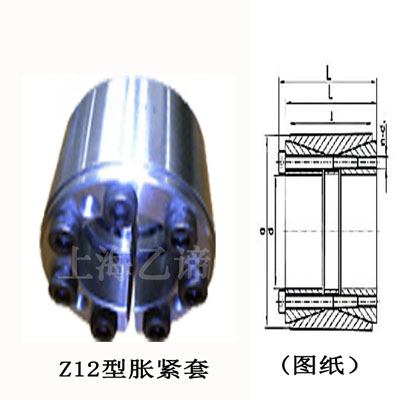

Z12a型胀紧套(图1)

胀紧套咨询/订购示例：

1).型号-内径+外径 Z12A型、内径d=25mm、外径D=55mm

Z12A-25×55

2).型号不清楚需提供：内径、外径、高度

胀紧套产品规格型号表：

基本尺寸						内六角螺钉		额定负荷		胀套与轴结合面上的压力 Pf N/mm²	胀套与轮毂结合面上的压力 Pf′ N/mm²	螺钉的拧紧力矩 MA N·m	重量 kg
型号	d	D	l	L	L1	d1	n	轴向力 F1 KN	转矩 M1 KN·m
型号	mm						n	轴向力 F1 KN	转矩 M1 KN·m
Z12A-25X55	25	55	32	40	46	M6	6	67	0.84	297	101	17	0.47
Z12A-28X55	28								0.94	265	101		0.44
Z12A-30X55	30								1.0	248	101		0.42
Z12A-35X60	35	60	44	54	60		7	74	1.3	165	87		1.0
Z12A-40X75	40	75	44	54	62	M8		145	2.9	282	116	41	1.1
Z12A-45X75	45	75	44	54	62			145	3.26	251	116		1.2
Z12A-50X80	50	80	56	64	72		8	165	4.15	200	98		1.4
Z12A-55X85	55	85					9	186	5.15	205	104		1.6
Z12A-60X90	60	90					10	207	6.2	202	106		1.7
Z12A-65X95	65	95					10	207	6.75	187	100		1.9
Z12A-70X110	70	110	70	78	88	M1O	10	329	11.5	223	114	83	3.1
Z12A-80X120	80	120					11	362	14.5	215	115		3.5
Z12A-90X130	90	130					12	390	17.8	208	115		3.8
Z12A-100X145	100	145	90	100	112	M12	14	527	26.3	200	107	145	6.1
Z12A-110X155	110	155					17	575	31.8	198	110		6.6
Z12A-120X165	120	165					18	670	40.4	212	120		7.2
Z12A-130X180	130	180	104	116	130	M14	16	759	49	180	112	230	11.1
Z12A-140X190	140	190					18	842.8	59	186	124		11.8
Z12A-150X200	150	200					19	896.6	67	185	127		12.6
Z12A-160X210	160	210					20	950	76	183	128		13.4
Z12A-170X225	170	225	134	146	162	M16	19	1223.5	104	172	113	355	19.6
Z12A-180X235	180	235					20	1288.8	116	172	115		20.6
Z12A-190X250	190	250					21	1363	129.5	172	116		23.8
Z12A-200X260	200	260					22	1437.5	143.7	172	112		24.9
Z12A-220X285	220	285					24	1581.8	174	172	115		29.6
Z12A-240X305	240	305					26	1725	207	172	119		31.9
Z12A-260X325	260	325					28	1846	240	170	117		34.3
Z12A-280X355	280	355	165	177	197	M20	24	2428.5	340	168	117	690	52
Z12A-300X375	300	375					25	2540	381	161	123		55.3
Z12A-320X405	320	405					28	2881	461	175	119		67.3
Z12A-340X425	340	425					29	2994	509	171	119		71
Z12A-360X455	360	455	190	202	224	M22	28	3588.8	646	169	115	930	96.5
Z12A-380X475	380	475					30	3821	726	170	115		101.2
Z12A-400X495	400	495					31	3960	792	168	120		106
Z12A-420X515	420	515					32	4100	861	165	1l6		110.7
Z12A-440X535	440	535					24	4260	937	165	112		110
Z12A-460X555	460	555					24	4260	980	158	107		113
Z12A-480X575	480	575					28	5000	1200	176	121		118
Z12A-500X595	500	595					28	5000	1240	169	1l7		122
Z12A-520X615	520	615					30	5330	1390	174	121		126
Z12A-540X635	540	635					30	5330	1440	168	117		131
Z12A-560X655	560	655					32	5680	1590	172	121		135
Z12A-580X675	580	675					33	5860	1705	172	121		140
Z12A-600X695	600	695					33	5860	1760	166	118		144
注：Z12A型胀紧联结套螺钉的机械性能等级为12.9级。

数据说明：以上数据基于JB/T 7934-1999标准及公开技术参数。完整规格涵盖Z12A-25×55至Z12A-240×305。表中“—”表示该数据待确认，具体请咨询上海乙谛销售工程师。材质可选45#钢、40Cr合金钢等，全系列支持非标定制。

四、应用案例

典型应用场景

Z12A型胀紧套广泛应用于冶金机械、矿山机械、重型机械、机床设备等各类通用机械设备领域。

主要适用设备：

冶金轧机：重载连续运转工况下的可靠联结
矿山破碎机：大扭矩传递，承受冲击载荷
重型机械：各类重载传动联结
数控机床与加工中心：安装调整方便，定位精度高
带式输送机：传动滚筒大扭矩传递
风力发电机组：高可靠性联结保障运行安全
包装机械、印刷机械：安装便捷，互换性强

客户价值：Z12A型作为Z12系列结构最精简的基础型号，在保证承载能力的同时具有更高的性价比。内环凸缘设计使拆卸维护更加便捷。与D型胀套尺寸系列相同且能做成更小规格，是D型胀套的理想替代方案。

五、服务支持

标准保障

现货供应：常用规格1天内发货
安装指导：提供标准化安装流程与技术支持
互换承诺：执行JB/T 7934-1999标准，尺寸完全兼容市面主流品牌

定制服务

非标尺寸接单定制
特殊材质（不锈钢、耐腐蚀涂层）可选
多组胀套串联方案设计

安装关键提示

安装前清洁结合面并均匀涂抹无硫化钼添加剂的润滑油；使用扭矩扳手对角、交叉、分步拧紧螺栓，逐步达到规定力矩值。拆卸时只需拧松螺栓即可使被联结件轻松拆开。外露端面及螺钉需涂防锈油脂，恶劣环境下需定期维护。
