Z6型胀紧套

一、产品简介

Z6型胀紧套（胀紧联结套、免键轴衬）是上海乙谛精密机械有限公司推出的一款精密型无键联结装置。产品通过高强度螺栓锁紧产生径向胀紧力，实现轴与轮毂的刚性联结，以静摩擦力传递扭矩、轴向力及复合载荷。

Z6型具有无间隙装配、高定心精度的特点，安装时没有轮毂轴向移动，特别适宜在各种高精度传动和伺服机构中使用。内径覆盖φ14–50mm，传递扭矩范围0.127–1.83 kN·m，外径涵盖55mm、65mm、80mm三个系列，适配轻载精密传动场景。

一句话定位：高精度轻载传动场景的免键联结优选方案。

二、核心优势

1. 无间隙联结，定心精度高：Z6型采用精密无间隙装配，消除了键传动所造成的应力集中和滚键等弊病。安装时轮毂无轴向移动，保证对中精度，特别适用于伺服机构和高精度传动场合。

2. 免键设计，不伤轴件：无需在轴和轮毂上加工键槽，零件没有键槽削弱，轴与轮毂强度不受影响，延长设备使用寿命。

3. 安装便捷，操作简单：无需加热、冷却或大型压装设备，仅需扭矩扳手按力矩拧紧螺栓即可完成安装，大幅提高装配效率。

4. 过载保护，主机安全：超载工况下胀套打滑失效，保护减速机、主轴等昂贵核心部件免受损坏。

5. 自对中功能，运行平稳：具有自对中功能，工作中无相对滑动，不会产生磨损，使用寿命长。

6. 通用兼容，互换性强：结构、外形尺寸均执行国际标准（JB/T7934-1999），与市面主流品牌同规格胀套直接互换，满足国产替代进口需求。

三、技术参数

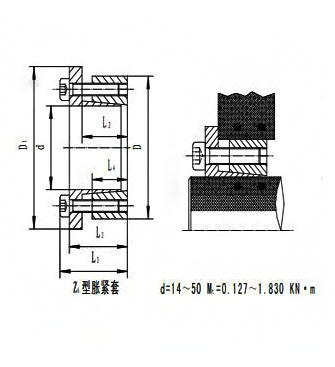

Z6型胀紧套核心参数表（螺钉机械性能等级为12.9级）

胀紧套咨询/订购示例：
1).型号-内径+外径  （型号：Z6型、内径：d=14mm、外径：D=55mm）

Z6-14×55

2).型号不清楚   需提供：内径、外径、高度（长度）

公差配合与材质：与Z6胀套结合的轴径公差≤38mm时推荐h7，>38mm时推荐h8；轮毂孔径公差≤38mm时推荐H7，>38mm时推荐H8，表面粗糙度Ra≤1.6–3.2μm。材质可选45#钢、40Cr、65Mn、304不锈钢等。

四、应用案例

典型应用场景

Z6型胀紧套广泛用于对高精度和轻载传动有严格要求的机械设备领域。

主要适用设备：

• 伺服电机与伺服机构：无间隙装配保证传动精度

• 数控机床：高定心精度保障加工质量

• 包装机械、印刷机械：轻载高精度传动，安装便捷

• 纺织机械：结构紧凑，适配小空间安装

• 自动化设备：免维护特性降低全生命周期成本

客户价值：Z6型无间隙装配特性使其在高速轻载工况下对中精度高、运行无噪音，特别适合对传动精度有严格要求的伺服和自动化设备。工作中无相对滑动、不磨损，使用寿命长。

五、服务支持

标准保障

• 现货供应：常用规格1天内发货

• 安装指导：提供标准化安装流程与现场技术支持

• 互换承诺：尺寸完全兼容市面主流品牌，执行JB/T7934-1999标准

定制服务

• 非标尺寸接单定制

• 特殊材质（不锈钢、耐腐蚀涂层）可选

• 多组胀套串联方案设计

安装关键提示

安装前清洁结合面并涂覆薄层润滑油；螺栓紧固须对角、交叉、分步进行，逐步达到规定力矩值。严禁一次性拧紧。建议对轮毂和轴进行淬火等热处理以保证足够强度，拆卸后重新使用时注意检查螺栓是否变形，如有变形需更换新螺栓。
