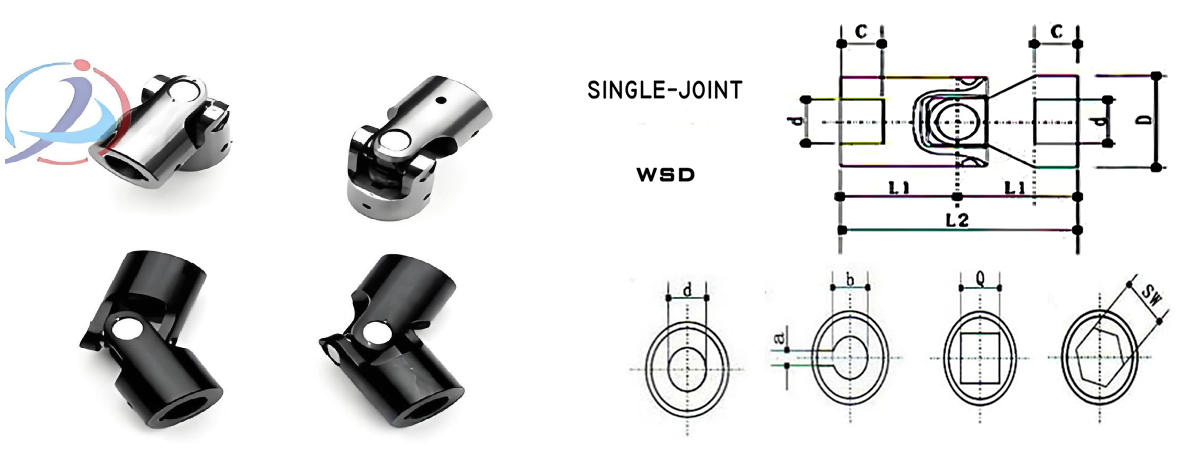

wsd-单节结构式十字轴万向节

一、产品简介

(WSD)单节式万向节是上海乙谛精密机械有限公司推出的一款精密十字轴式万向传动装置。产品采用十字轴铰链结构，通过单节设计实现两轴在空间同一平面内的大角度传动，以可靠方式传递转矩和运动。

本系列产品适用于联结空间同一平面上两轴轴线夹角 β≤45° 的传动场合，传递公称转矩范围 5.0–560 N·m。产品采用滑动轴承设计，免维护运行，成品孔公差为 H7。结构紧凑、体积小巧，是各类通用机械精密传动的理想选择。

一句话定位：中小扭矩大角度传动的精密单节式万向联结解决方案。

二、核心优势

1. 大角度传动，适用性广：每节最大轴间夹角可达 45°，能够有效解决因空间限制或设计角度问题导致传动轴与从动轴存在偏心偏角的工况。

2. 结构紧凑，体积小巧：单节式设计结构简洁，径向尺寸小，特别适用于安装空间受限的传动场景。

3. 免维护设计，使用成本低：采用滑动轴承结构，无需日常润滑维护，大幅降低设备维护成本和时间。

4. 联结方式灵活：成品孔公差为H7，可根据需求加工键槽、六角孔和方孔等多种联结方式，适配不同传动需求。

5. 传动效率高，运转平稳：十字轴结构设计合理，传动效率高，运转同心度好，工作寿命长。

6. 材质优良，经久耐用：采用优质合金钢制造，强度高、耐磨性好，适用于各类通用机械场合。

三、技术参数

(WSD)单节式万向节核心参数表

技术说明：

• 成品孔公差为 H7

• 每节最大轴间夹角 ≤45°

• 滑动轴承结构，免维护

• 最高转速可达 1000 r/min

• 材质：优质合金钢

• 可定制加工：键槽、六角孔、方孔

四、应用案例

典型应用场景

(WSD)单节式万向节广泛应用于各类存在轴线夹角、安装空间受限的通用机械传动领域。

主要适用设备：

• 包装机械：后加工与运输设备传动

• 印刷机械：辊系与驱动轴之间的角向补偿

• 木工机械：大倾角传动联结

• 自动化设备：AGV小车、多轴螺丝机等精密传动

• 锂电行业设备：涂布机等传动系统

• 汽车行业：各类辅助传动装置

• 通用机械：各类需要角度补偿的轴系传动

选型建议

• 当两轴轴线夹角 ≤45° 且传递中小扭矩时，选用单节式即可满足需求

• 如需更大角度补偿或消除附加弯矩，建议选用 WS双节式万向节

• 实际应用中建议将工作夹角控制在 30°以内 以延长使用寿命

五、服务支持

标准保障

• 现货供应：常用规格1天内发货

• 技术选型：提供专业的选型指导与技术支持

• 定制服务：可根据需求加工键槽、六角孔、方孔等联结方式

定制范围

• 非标孔径定制

• 特殊联结方式（键槽、六角孔、方孔）

• 特殊材质（不锈钢等）可选

安装关键提示

• 安装时确保两轴轴线夹角 不超过45°

• 单节式万向节在传递旋转时，主、从动轴之间 不能保持完全同步转动，不同步性随夹角增大而增大

• 如需同步传动，建议成对（双节）使用
